ZTM300XA | RİG4

ZTM300 grubu; 8 000 Nm tork ve 300 m'ye varan delme kapasitesi.

Taşıyıcı şasi: 4x2
Emisyon sınıfı: Euro 6
Taşıyıcı motor net gücü: 170 kW
Üst yapı motoru net gücü: 170 kW

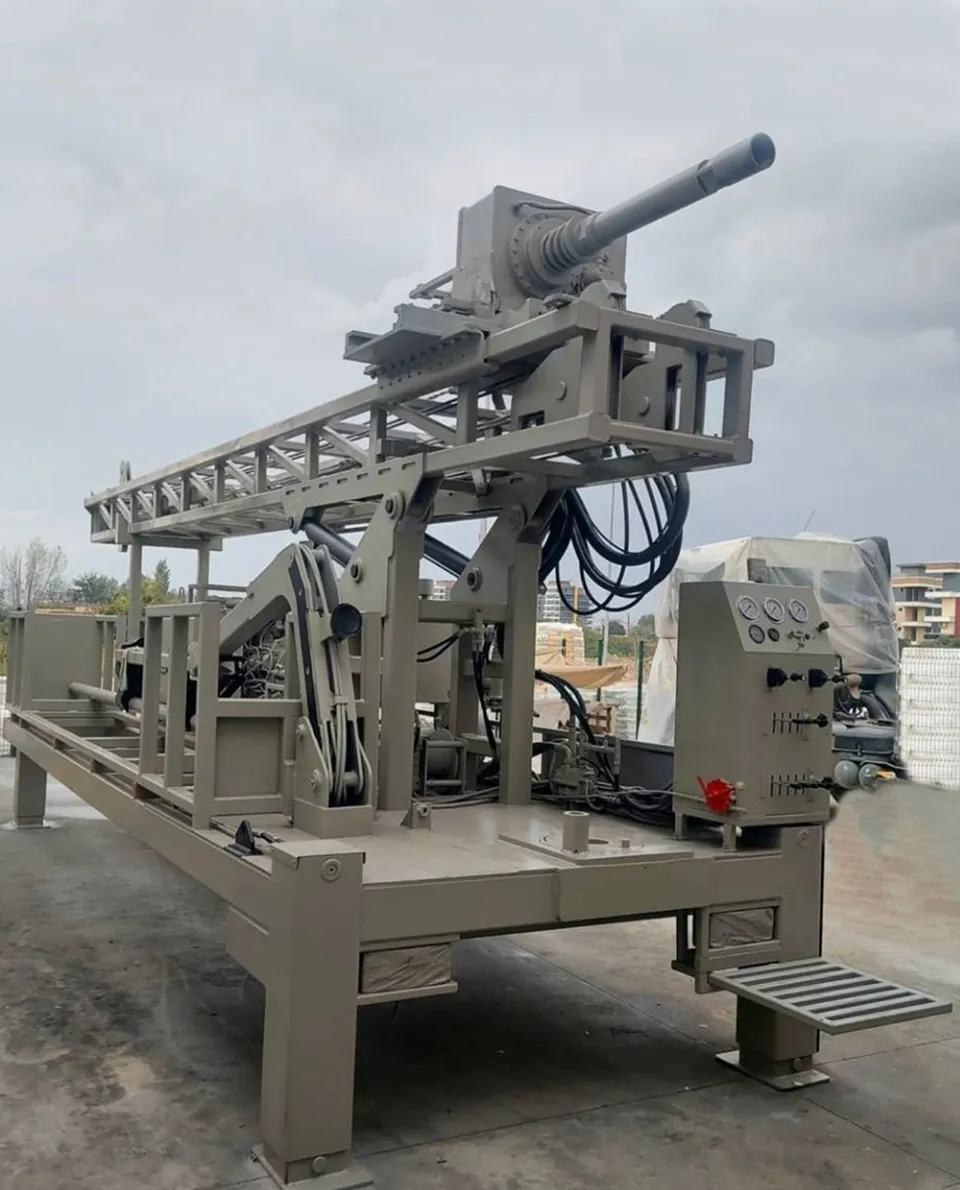

ZTM300XA, 4x2 taşıyıcı şasi üzerine kurulan orta sınıf hidrolik sondaj makinesidir. 8 000 Nm rotary torku, 0–160 d/dk rotary devri ve 10 000 kgf geri çekme kuvvetiyle 8 ½" çapta 300 m, 12" çapta 150 m delme kapasitesi sunar.

20 000 kg çalışma kapasiteli 6 800 mm kule, ana ve yardımcı vinç, boru yükleme robotu, su/köpük pompası ve otomatik yağlayıcı standarttır. Talep doğrultusunda uzaktan kumanda ve çamur pompasıyla donatılır.

Opsiyonel ekipman

Uzaktan kumanda sistemiKablosuz kumanda ile bas-çek, rotary, mengene ve vinç işlemleri makineden güvenli mesafede yönetilir; operatör yağmur, çamur ve köpükten uzakta, İSG kurallarına uygun çalışır.
Çamur pompasıBasınç ve debi değerleri projenin ihtiyacına göre belirlenir.

Uygulama alanları

Teknik özellikler

Özellik	Metrik	İmperial
Taşıyıcı şasi	4x2
Emisyon sınıfı	Euro 6
Taşıyıcı motor net gücü	170 kW	228 hp
Üst yapı motoru net gücü	170 kW
Rotary torku	8.000 Nm	5.900 lbf·ft
Rotary devri	0–160 rpm
Delme çapı ve derinliği	8 ½" – 300 m · 12" – 150 m
Baskı kuvveti	1.000 kgf	2.205 lbf
Geri çekme kuvveti	10 000 kgf
Azami iniş / çıkış hızı	0,5 m/s	1,64 ft/s
Ana vinç yük kapasitesi	3.000 kg	6.614 lb
Yardımcı vinç yük kapasitesi	1.500 kg	3.307 lb
Kule çalışma kapasitesi	20 000 kg
Kule uzunluğu	6 800 mm
Mengene (power tong) çapı	12"
Sondaj borusu boyu	4 100 – 4 500 mm
Yükleme robotu (DP)	3 ½" – 4 100 mm
Su / köpük pompası	55 bar · 90 L/min
Santrifüj pompa	6 bar · 30 L/min
Otomatik yağlayıcı	10 L/h
Soğutucu kapasitesi	200 L
Hidrolik ayaklar	4 × 1 100 mm
Nakliye ölçüleri (Y × G × U)	3 500 × 2 550 × 6 800 mm
Ağırlık (taşıyıcı + üst yapı)	8 000 + 2 000 kg
Elektrik devresi	24 V
