Hidrolik Sondaj Makineleri
ZTM500AZTM500A | RİG10

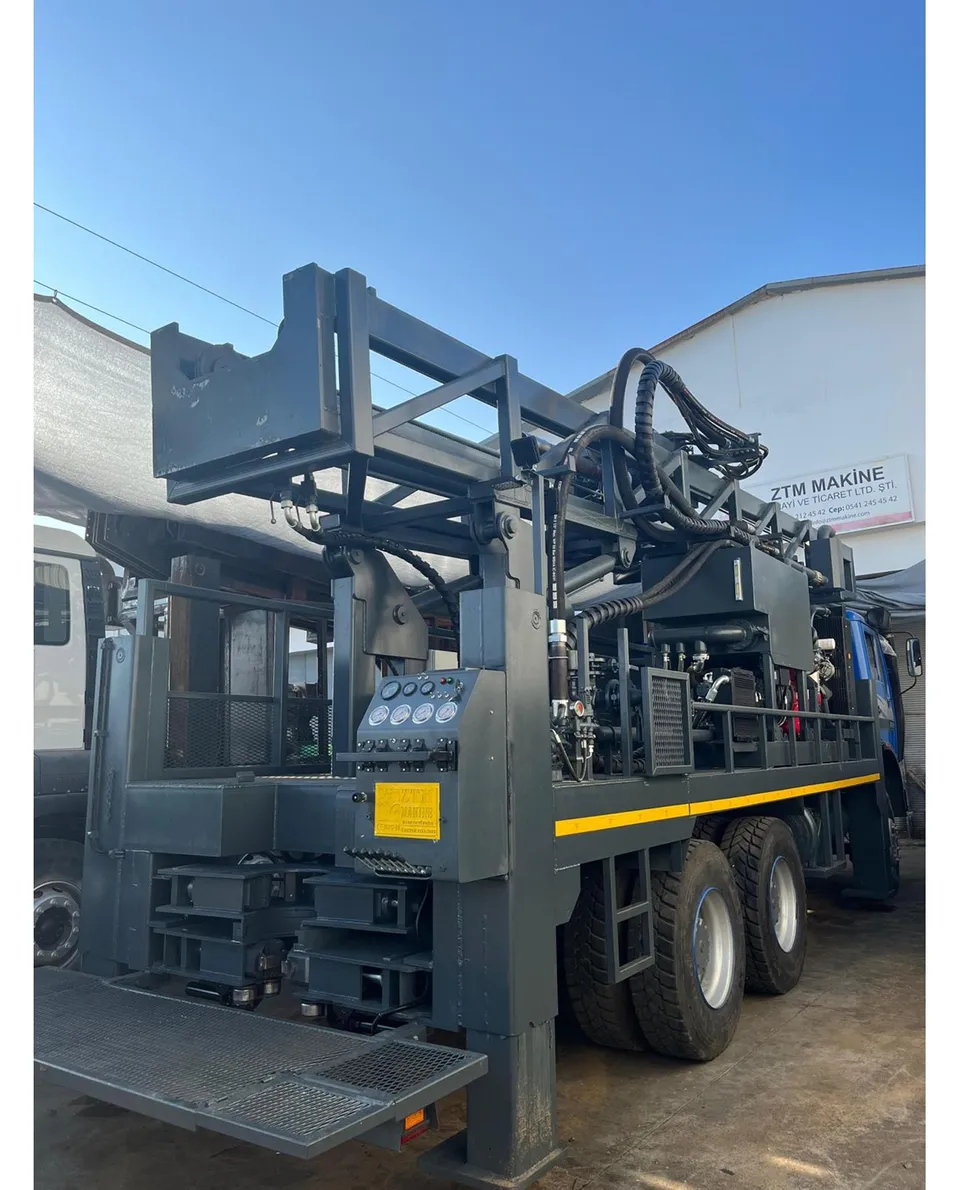

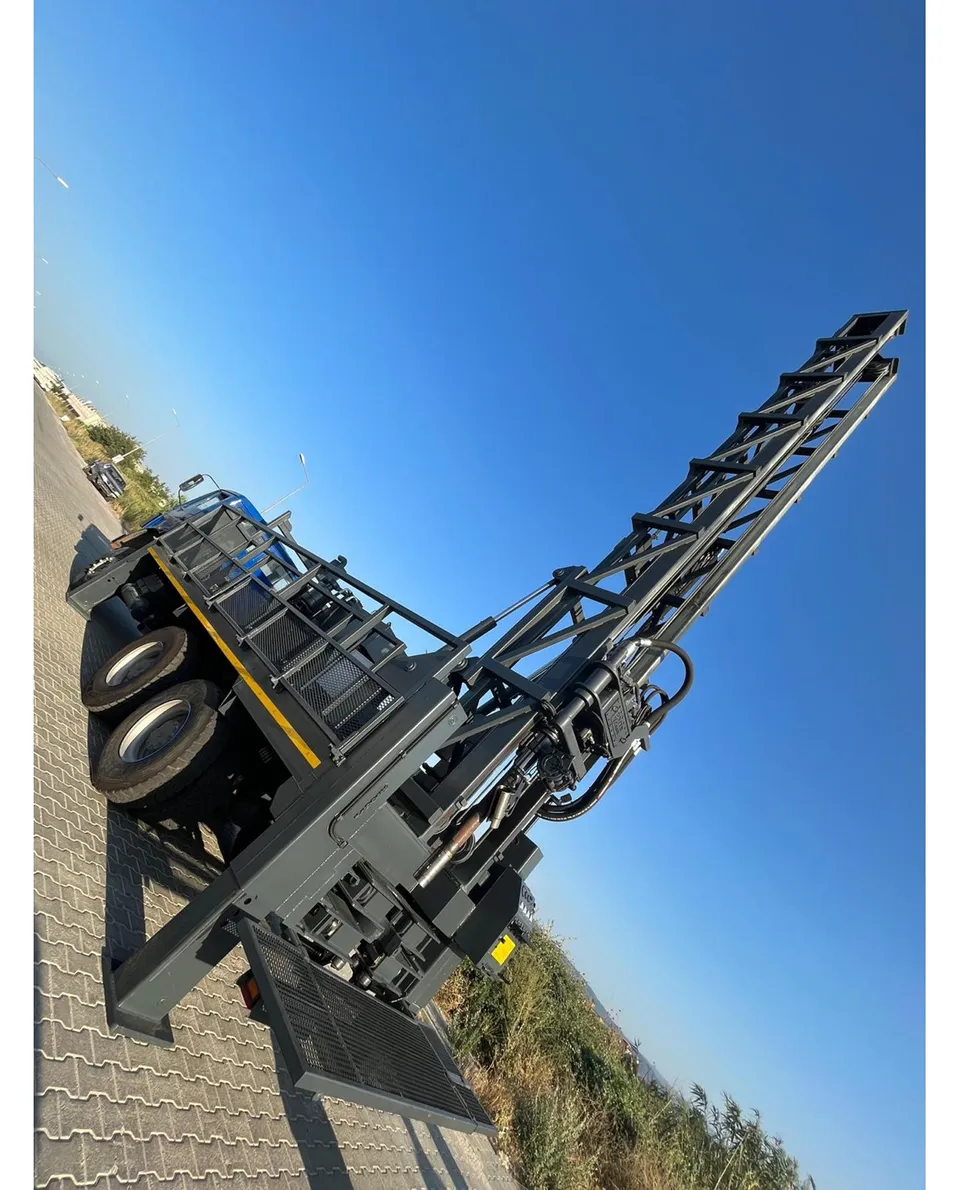

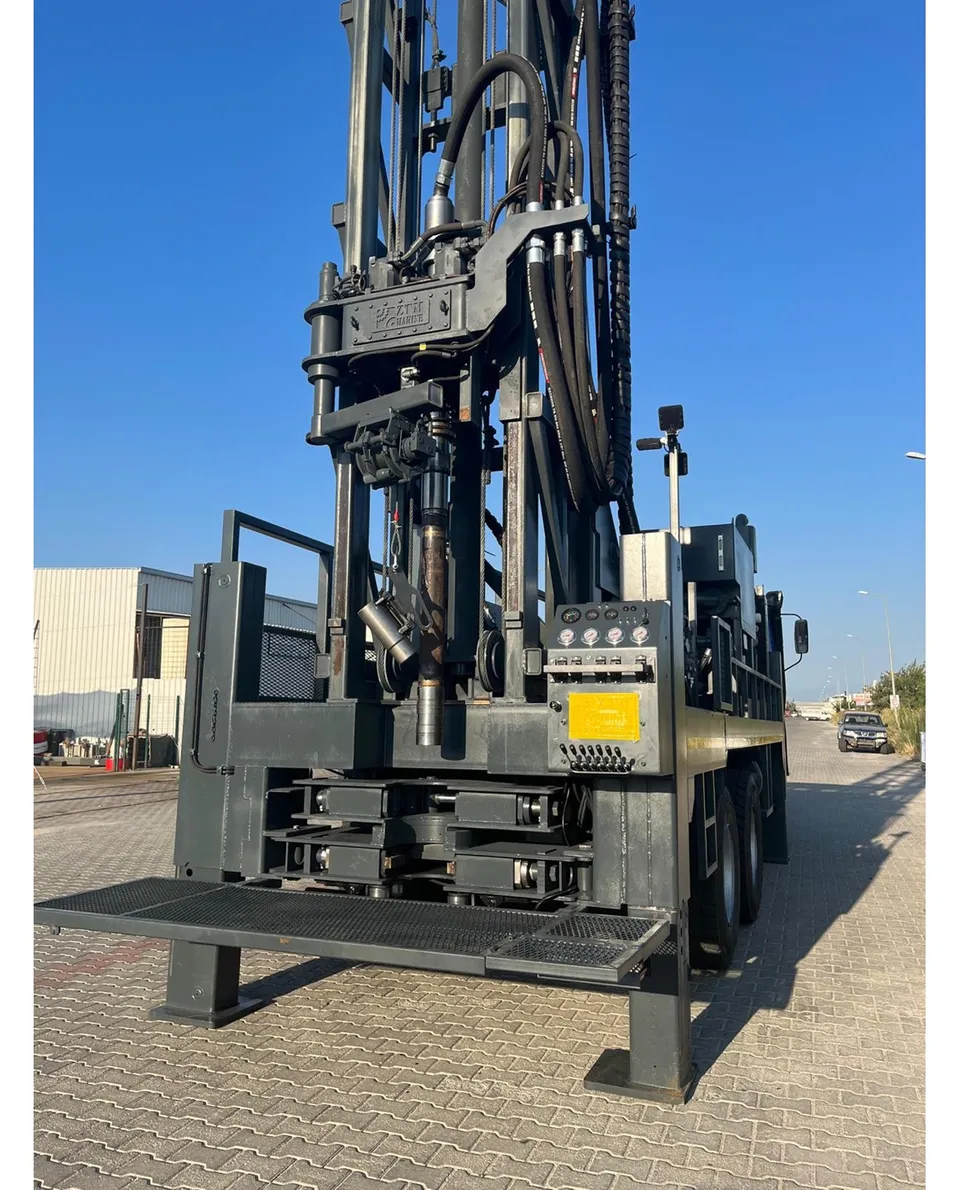

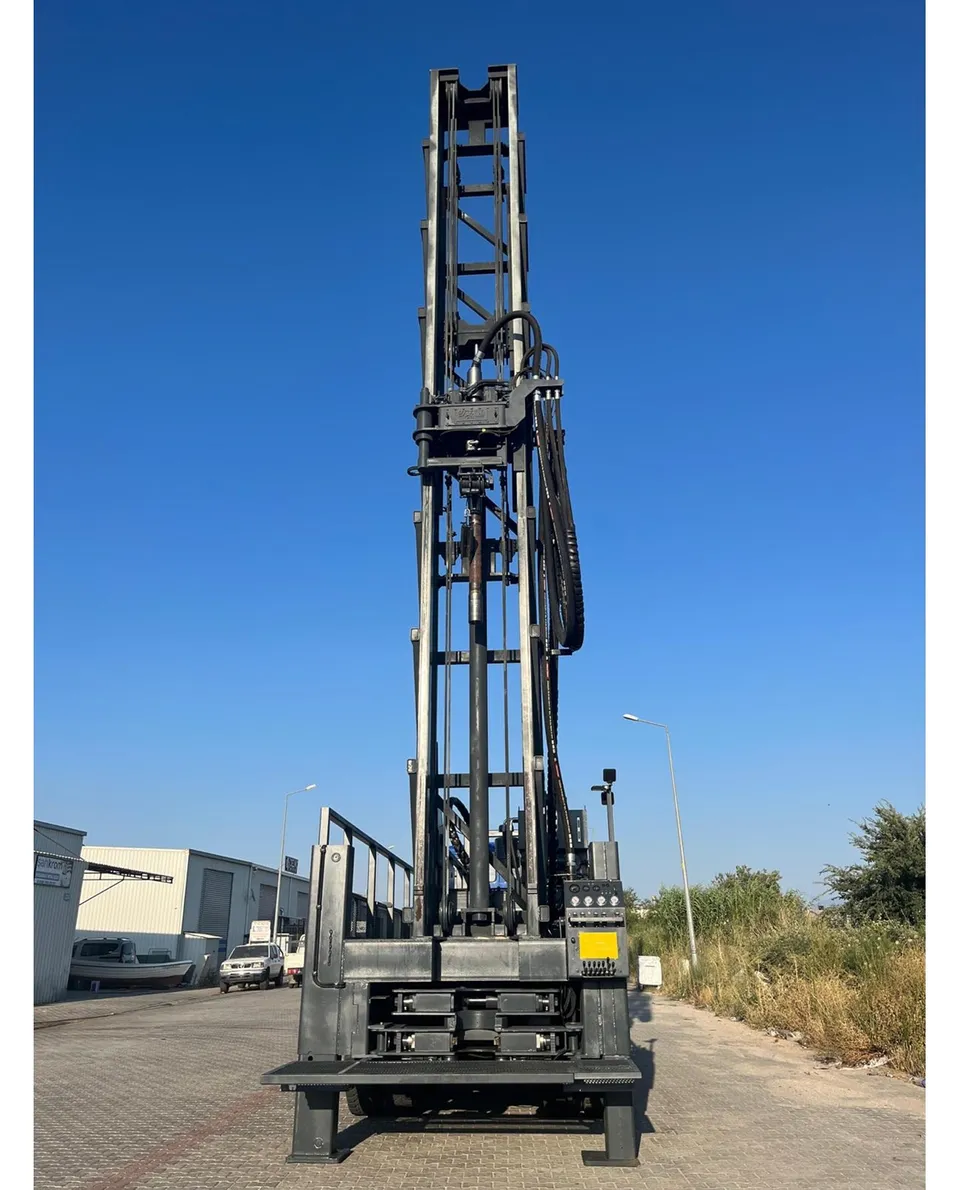

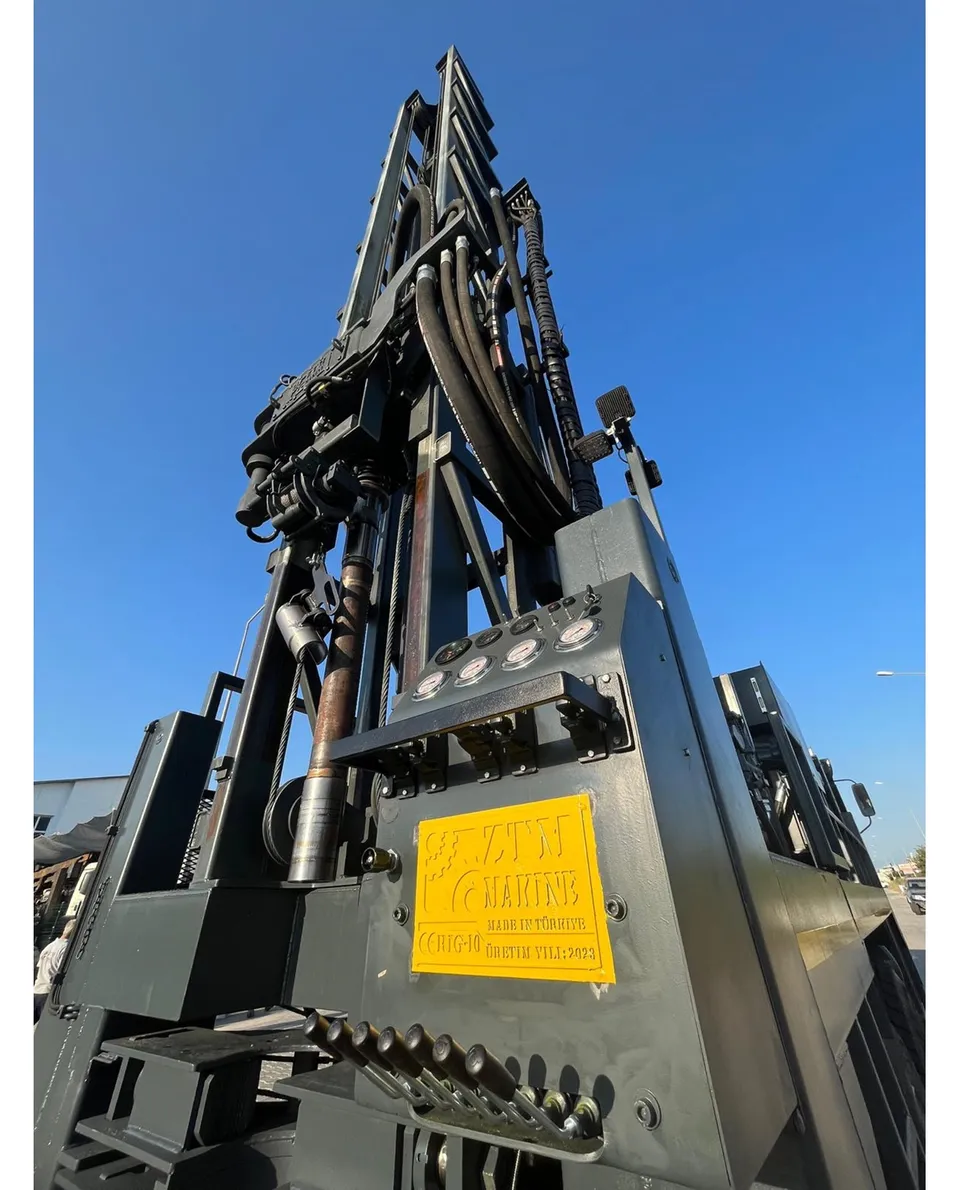

Kamyon üstü ZTM500A; uzaktan kumanda ile göçük içinden sondaj dizisi kurtarma operasyonlarında kendini kanıtladı.
- Taşıyıcı şasi
- 6x4
- Emisyon sınıfı
- Euro 6
- Taşıyıcı motor net gücü
- 309 kW
- Üst yapı motoru net gücü
- 285 – 400 kW
Kamyon üstü ZTM500A; uzaktan kumanda ile göçük içinden sondaj dizisi kurtarma operasyonlarında kendini kanıtladı.
ZTM500 grubu makineler 16 600 Nm'ye varan rotary torku, 30 000 – 40 000 kgf geri çekme kuvveti ve 12 ½" çapta 500 m'ye kadar delme kapasitesiyle derin su kuyusu ve endüstriyel kuyu projeleri için tasarlanmıştır. 6x4 taşıyıcı şasi üzerine kurulan üst yapı 35 000 – 45 000 kg çalışma kapasiteli kule, ana ve yardımcı vinç, 12" mengene ve otomatik yağlama sistemiyle donatılır.
Talep doğrultusunda uzaktan kumanda sistemiyle donatılır; operatör sondajı makineden güvenli mesafede yönetir.
Opsiyonel ekipman

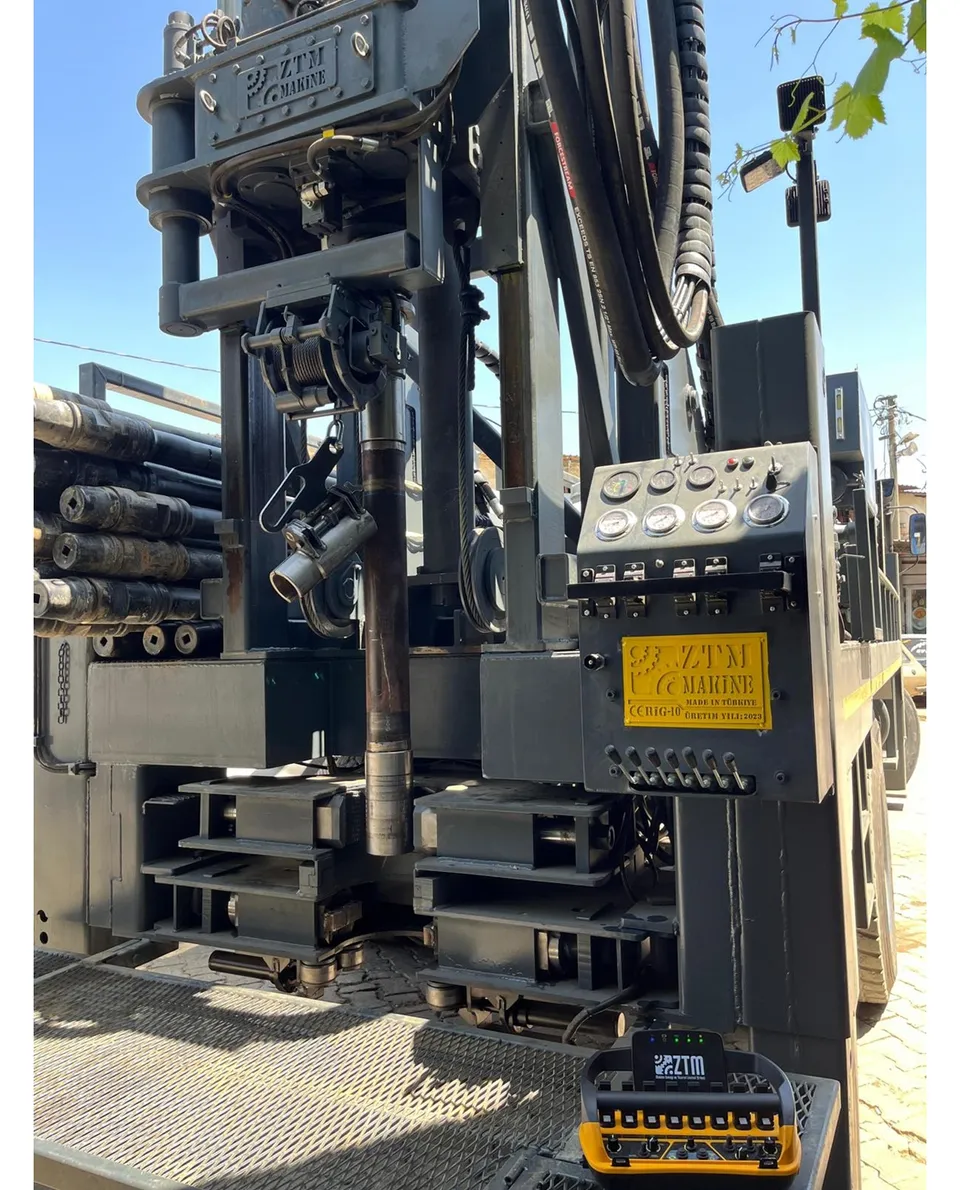

- Uzaktan kumanda sistemiKablosuz kumanda ile bas-çek, rotary, mengene ve vinç işlemleri makineden güvenli mesafede yönetilir; operatör yağmur, çamur ve köpükten uzakta, İSG kurallarına uygun çalışır.
- Çamur pompasıBasınç ve debi değerleri projenin ihtiyacına göre belirlenir.
- Boru yükleme robotuSondaj borularının kuleye beslenmesini mekanize eder, boru taşıma işini hızlandırır ve güvenli hâle getirir.
Uygulama alanları
Teknik özellikler
| Özellik | Metrik | İmperial |
|---|---|---|
| Taşıyıcı şasi | 6x4 | |
| Emisyon sınıfı | Euro 6 | |
| Taşıyıcı motor net gücü | 309 kW | 414 hp |
| Üst yapı motoru net gücü | 285 – 400 kW | |
| Rotary torku | 16.600 Nm | 12.244 lbf·ft |
| Rotary devri | 0–160 rpm | |
| Delme çapı ve derinliği | 12 ½" – 500 m · 22" – 250 m | |
| Baskı kuvveti | 10.000 kgf | 22.046 lbf |
| Geri çekme kuvveti | 30 000 – 40 000 kgf | |
| Azami iniş / çıkış hızı | 0,5 m/s | 1,64 ft/s |
| Ana vinç yük kapasitesi | 3.000 kg | 6.614 lb |
| Yardımcı vinç yük kapasitesi | 1.500 kg | 3.307 lb |
| Kule çalışma kapasitesi | 35 000 – 45 000 kg | |
| Kule uzunluğu | 10 330 – 11 300 mm | |
| Mengene (power tong) çapı | 12" | |
| Sondaj borusu boyu | 6 100 – 6 500 mm | |
| Boru bağlantı dişi | 4" NC38 | |
| Su / köpük pompası | 55 bar · 90 L/min | |
| Santrifüj pompa | 6 bar · 30 L/min | |
| Otomatik yağlayıcı | 20 L/h | |
| Soğutucu kapasitesi | 2 × 350 L | |
| Hidrolik ayaklar | 4 × 1 100 mm | |
| Nakliye ölçüleri (Y × G × U) | 4 000 × 2 550 × 10 000 – 11 600 mm | |
| Ağırlık (taşıyıcı + üst yapı) | 20 000 + 12 000 kg | |
| Elektrik devresi | 24 V |
